Стрелочный перевод

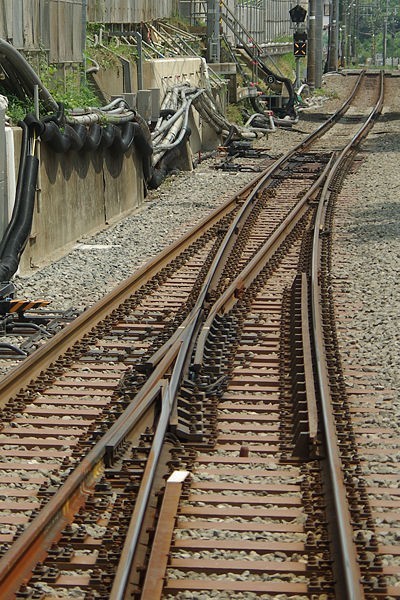

Стрелочный перевод — это устройство, предназначенное для перевода подвижного состава с одного пути на другой. Другими словами, стрелочный перевод позволяет подвижному составу переходить с главного пути на одну из двух (или более) веток. Направление движения от остряков к крестовине называется «противошерстным», от крестовины к острякам — «пошерстным». При езде в пошерстном направлении стрелка должна быть переведена в соответствующее положение — иначе поезд взрежет стрелку. Переводной механизм. Стрелочный указатель. Применяется в ручных стрелках для указания, в каком направлении переведена стрелка, бывают освещаемые и неосвещаемые; белая сторона освещаемого указателя или ребро неосвещаемого означает, что стрелка переведена по прямому направлению, а желтая сторона освещаемого указателя или боковая сторона неосвещаемого указывают на то, что стрелка переведена на боковой путь. В автоматических стрелках указатели не ставятся, направление, в котором переведена такая стрелка, определяется по положению остряков. Кроме того, по сигналу светофора можно определить, что одна или несколько стрелок в маршруте поезда установлены на боковой путь. В зависимости от этого машинист выбирает скоростной режим. Тяги, соединяющие переводной механизм с остряками. Остряки (перья в трамвайной терминологии) — подвижные участки рельсов. Корневые стыки — стыки в корнях остряков. Их гайки не затягивают до упора, чтобы обеспечить подвижность остряков. Замки Мелентьева, позволяющие зафиксировать стрелку в одном положении (в настоящее время практически не используются). Переводная кривая и соединительная прямая (соединительные участки пути, которые соединяют остряки с крестовиной). Крестовина устанавливается в месте пересечения рельсовых нитей: Сердечник — основная деталь крестовины, выполненная в виде треугольника (сердечники бывают подвижные и неподвижные). Усовики — предназначены для обеспечения правильного направления колеса при проходе через «мертвую зону» (пространство, где сердечник уже закончился, а рельс соединительного пути еще не начался). При правильной регулировке деталей крестовины колеса не должны касаться усовиков или контррельсов (контррельсы расположены с противоположных сторон у внешних рельсов стрелочного перевода напротив крестовины). Предельный столбик — путевой знак в виде столбика окрашенного в специальные сигнальные цвета в зависимости от классификации пути, устанавливаемый в месте, где расстояние между осями смежных путей составляет 4100 мм. Он определяет место, за которым размещенный на пути подвижной состав будет находится в габарите, обеспечивающем безопасный пропуск по соседнему пути. Крестовины Крестовины — это элементы пути, предназначенные для пересечения рельсовых нитей под некоторым углом. Различают крестовины без подвижных частей, по которым движение подвижного состава возможно по любой из рельсовых колей в любое время, и крестовины с подвижными элементами, которые должны переводиться одновременно со стрелками, и движение по которым возможно только по той колее, на которую переведена крестовина. Крестовины с подвижными элементами вместе с приводами в целом дороже как в изготовлении, так и в эксплуатации, зато позволяют обходиться без контррельсов и без разрыва рельсовой колеи, которое неизбежно в неподвижных крестовинах в тех местах, где траектория гребня колес пересекает рельсовую нить другого направления. За счет этого крестовины с подвижными элементами позволяют достигать гораздо большей плавности прохождения подвижного состава и уменьшать ударные нагрузки. Марки крестовин Все стрелочные переводы в пути железнодорожного типа в России и странах бывшего СССР принято характеризовать маркой крестовины, то есть тангенсом острого угла крестовины. В других странах практикуется указание самого угла, например, в градусах. Среди обыкновенных прямолинейных стрелочных переводов в странах бывшего СССР наиболее типичны и распространены переводы с маркой крестовины 1/11, допускающие соответственно скорости движения по отклонению до 40 км/ч и 1/9 — 25 км/ч. Отклонение пассажирских поездов по стрелочным переводам с маркой крестовины 1/9 и круче как правило не допускается. Радиусы их переводных кривых довольно близки к значениям 300 и 200 м соответственно. Перекрестные стрелочные переводы, как правило, выполняются под двойным углом крестовины обыкновенных переводов в горловине станции, например, 2/9 при обыкновенных переводах с крестовинами 1/9. (2/9 здесь означает фактически удвоенный угол с тангенсом 1/9, а не угол с тангенсом 2/9). Для симметричных стрелочных переводов типичны, например, крестовины марки 1/8, 1/6, ¼,5. Существуют обыкновенные стрелочные переводы с крестовиной марки 1/18, допускающие движение по отклонению со скоростями 80 км/ч. Для увеличения скорости движения на боковой путь требуются более пологие стрелки. Самый пологий стрелочный перевод в настоящее время эксплуатируется на высокоскоростной линии Париж – Лион во Франции. Он предназначен для движения на боковой путь со скоростью 220 км/ч и имеет марку крестовины 1/65. С другой стороны, с уменьшением крутизны резко растет длина стрелочного перевода, а значит, растет длина и масса остряков и усложняется их геометрия. Поэтому для перевода таких стрелок применяется связка из нескольких стрелочных электроприводов, работающих параллельно. Принцип работы Принцип работы стрелочного перевода иллюстрирует следующая анимация. Анимация, иллюстрирующая принцип работы стрелочного перевода Стрелочный перевод с подогревом В данной анимации А-В, это движение по прямому пути, А-С по боковому. [править] Работа в условиях низкой температуры При установлении низких температур, например, зимой, снег и лед могут стать причиной неперевода стрелки в требуемое положение (неприлегание остряка к рамному рельсу), что ведет к работе электродвигателя на фрикцию (повышения тока электродвигателя стрелочного электропривода), что в свою очередь может привести к перегоранию предохранителя или сгоранию двигателя и в конечном итоге к невозможности перевода стрелки с пульта управления (контроль стрелки сохраняется). В прошлом, да и сейчас для решения данной проблемы специальные работники занимались расчисткой путей, в зависимости от количества выпадающего снега издается приказ о вводе 1, 2, 3 очереди. Так до сих пор и происходит в некоторых странах и на некоторых, особенно малозначимых, линиях. Еще одним вариантом разрешения проблемы является обогрев перевода для растопления снега и льда. С этой целью обычно используют газ или электричество, а также для очистки стрелочных приводов применяется сжатый воздух (пневмообдувка стрелки). [править] Прочие виды стрелок Стрелочный перевод на зубчатой железной дороге (sk: Štrbské Pleso, Словакия) Существуют конструкции, в которых происходит совмещение торцов подвижных рельсов соединяемых колей при перемещении их в горизонтальной плоскости, также довольно мало распространенные специальные конструкции, в которых колея одного из направлений начинается в виде клина, накладываемого механизмом на головки рельсов другого направления (благодаря чему такую стрелку теоретически возможно ввести в имеющийся путь без разрыва его колеи, и движение по одному из направлений происходит также по практически неизмененной рельсовой колее, зато по отклоненному направлению необходимо сильное ограничение скорости). Также в монорельсе применяется переворотный тип стрелки, когда два направления закреплены с разных сторон бруса. Для перевода стрелки механизм переворачивает брус нужной стороной. Конфигурации Перекрестный двойной стрелочный перевод на станции Шепетовка. На фото он переключен на маршрут «левый ближний — правый дальний». одиночные стрелочные переводы, в которых один путь разделяется на два. обыкновенные (прямолинейные) — у которых одно из направлений полностью прямолинейно. симметричные — в которых оба направления отклоняются одинаковыми радиусами на одинаковый угол в разные стороны, за счет чего длина стрелочного перевода минимальна при заданном минимальном радиусе кривой, такие стрелочные переводы часто применяются в стесненных условиях. несимметричные одно- и разносторонние. двойные стрелочные переводы, в которых тесно соседствуют 2 стрелки, и один путь разветвляется на три; симметричные, в которых два направления отклоняются одинаковыми радиусами на одинаковый угол в разные стороны, а третье направление прямолинейно. Такие стрелочные переводы называются тройниками. несимметричные одно- и разносторонние. перекрестные стрелочные переводы — располагаются в месте пересечения под углом двух путей. одиночный имеет два комплекта остряков, управляемые двумя механизмами, и позволяет проходить с любого из четырех веток прямо, и между двумя ветками из этих четырех — на отклонение. двойной — позволяют как проходить по каждому из пересекающихся путей прямо, так и переходить с одного пути на другой. в такой конструкции присутствует четыре комплекта остряков, управляемые двумя механизмами; две тупые и две остроугольные крестовины. Такие стрелочные переводы часто называют «американскими» («американками») или «крокодилами». сбрасывающая стрелка в нормальном положении (то есть по умолчанию) направлена на сброс («в никуда»), чтобы остановить случайно ушедший подвижной состав (вагон, локомотив). Только когда диспетчер готовит маршрут отправления (прибытия) поезда, сбрасывающая стрелка переводится, замыкая путь. Разновидность «сбрасывающей стрелки» — «сбрасывающий остряк» — установленный на пути один остряк.
